作者：周熒屏? 知產財經

　　手機行業似乎“卷”不動了——今年年初，市場調研機構IDC公布的最新數據顯示，2023年全年，全球智能手機出貨量為11.7億部，同比下降3.2%，為十年來最低[1]。隨著功能創新逐漸減速及市場競爭趨于飽和，全球手機市場將從何處尋找下一個重要突破方向？許多業內人士給出的答案是折疊屏。過去的一年堪稱中國折疊屏手機市場騰飛的重要節點。IDC于今年2月公布的數據顯示，2023年全年，中國折疊屏手機市場出貨量約700.7萬臺，同比增長114.5%[2]。而根據國際高科技產業市場研究機構TrendForce（集邦咨詢）同月公布的數據，2023年全年全球折疊屏手機出貨量達1590萬臺，同比增長25%[3]。過去的一年里，華為Mate Xs 3、小米MIX Fold 3、三星Galaxy Z Fold 5和Galaxy Z Flip 5、Vivo X Fold3、OPPO Find N3 Flip等折疊屏手機產品的上市，更進一步引發了市場熱潮，彰顯出折疊屏手機在手機市場整體停滯下的逆勢增長態勢。

　　顧名思義，折疊屏手機的最大產品特點便在于其可折疊的柔性屏幕，打破了傳統屏幕的尺寸限制，能夠兼顧用戶對大屏沉浸體驗和便攜操作的需求。而折疊功能的實現，則取決于折疊處的轉軸與鉸鏈部件。作為折疊屏手機的核心部件之一，受限于手機較小的內部空間，轉軸和鉸鏈須具備可靠、輕巧、薄型等基礎性質。近年來，各大廠商為進一步壓縮折疊屏手機的重量與厚度，都在轉軸和鉸鏈相關技術研發上苦下功夫。在此背景下，三星公司近日針對一家中國廠商——東莞勁豐電子有限公司——的一項新型翻轉組合結構專利發起的不成功的無效宣告請求，引起了筆者的注意。

　　案情介紹：三星無效宣告請求失利，勁豐專利效力驗證成功

　　本案涉案的實用新型專利名稱為“一種新型翻轉組合結構”（專利號：201620023556.7），專利權人為東莞市勁豐電子有限公司，申請于2016年1月8日，授權于同年6月29日，授權公告時包含6項權利要求。其專利摘要寫明：

　　“本實用新型涉及一種新型翻轉組合結構，包括彎折件、第一扭力機構、第二扭力機構、第一齒輪、第二齒輪、第一活動板和第二活動板，所述第一齒輪和第二齒輪固定在所述彎折件的內部，所述第一扭力機構和所述第二扭力機構設置在所述彎折件的一側；所述第一齒輪驅動連接所述第二齒輪；所述第一活動板傳動連接所述第一齒輪，第二齒輪傳動連接第二活動板；第一活動板傳動連接第一扭力機構，第二活動板傳動連接第二扭力機構。該結構結構簡單，摩擦系數小，易于轉動，在多次翻轉之后，轉軸不會松動，有效提高了轉軸的使用壽命；另外，該轉軸在打開之后，能夠提供良好的自由懸停作用，保證翻轉開的蓋體不會在蓋體自身的重力作用下自然下墜，使用方便?！?br>

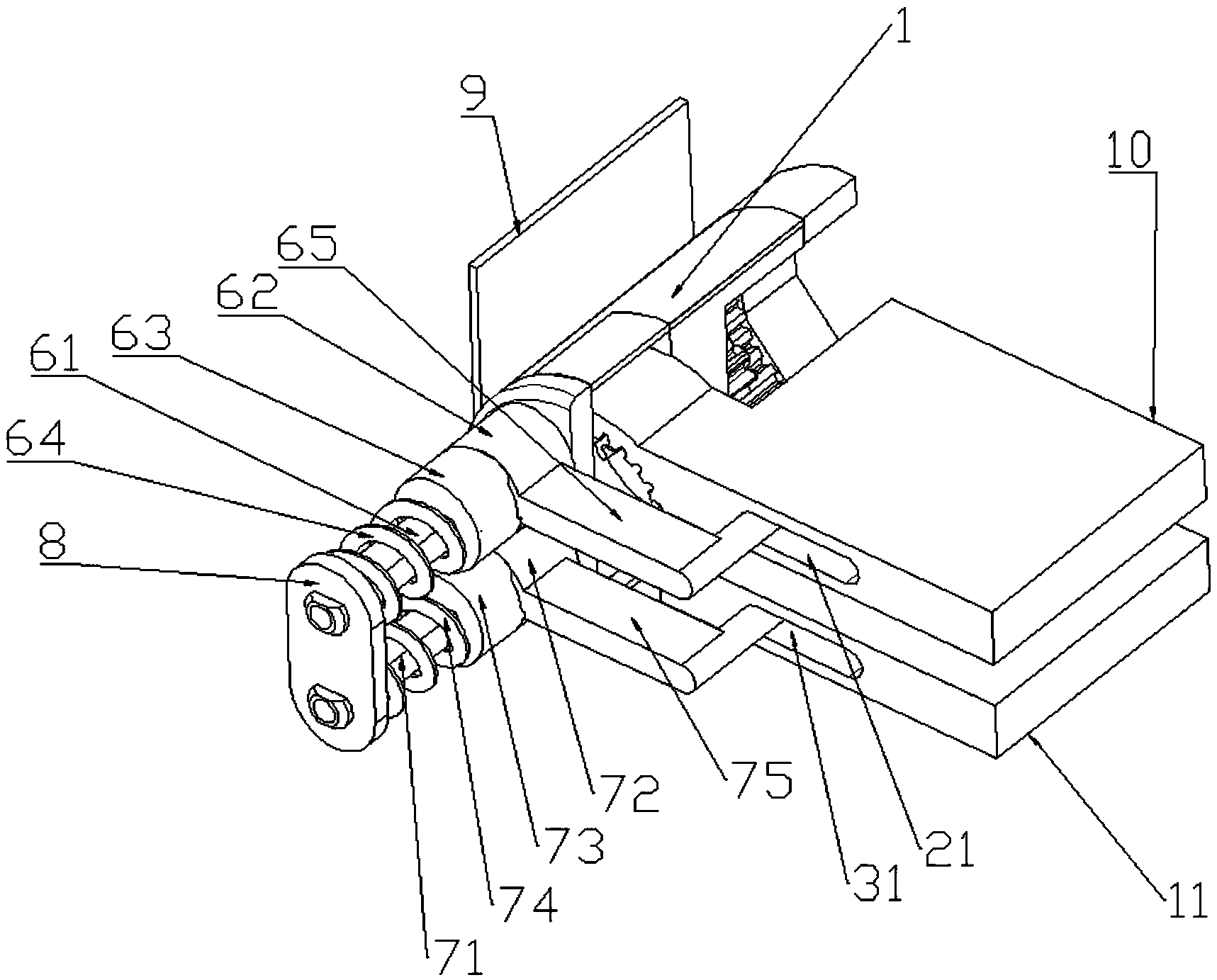

涉案專利附圖

　　2022年10月8日，三星（中國）投資有限公司以涉案專利權利要求1-6不具備新穎性及創造性為由，對其提出無效宣告請求，并先后提交了15項現有技術證據。審理期間，專利權人勁豐公司提交了涉案專利權利要求書的修改替換頁，將原權利要求3的內容補入獨立權利要求1中，并對權利要求的引用關系進行了修改，對權利要求進行重新編號，修改后的涉案專利包含5項權利要求。此后，請求人三星公司再次提交意見陳述書，放棄上述15項現有技術證據中的證據1和證據7，進而明確以修改后的涉案專利權利要求1-5的保護范圍不清楚、得不到說明書支持、說明書公開不充分、不具備創造性，權利要求1缺少必要技術特征作為無效理由。

　　國家知識產權局本案合議組經審理認為，針對涉案專利的獨立權利要求1，以現有技術證據2-6為基礎，無論是結合公知常識還是其他在案證據，本領域技術人員在不付出創造性勞動的情況下都不能得到獨立權利要求1的技術方案，獨立權利要求1的技術方案具有實質性特點和進步，故請求人關于權利要求1相對于現有技術證據和公知常識的結合不具備創造性的無效理由不能成立。以該結論為前提，請求人關于涉案專利權利要求2-5不具備創造性的無效理由同樣不能成立。

　　綜上，國家知識產權局于2023年8月4日作出第562625號無效宣告請求審查決定，在修改后的涉案專利權利要求1-5的基礎上繼續維持該專利有效。

　　背景調查：轉軸鉸鏈決定產品成敗，折疊屏行業專利戰萌芽已現

　　從公開渠道查詢可知，上述涉案專利的權利人勁豐公司成立于2003年，其主要業務范圍系為3C產業提供運動機構組件，曾為TCL、康佳、夏新、創維等企業客戶生產LCD臺式電腦及電視產品，為華為、日立、夏普、索尼、卡西歐等客戶生產功能手機產品。目前，勁豐公司的主營業務包括轉軸的設計、加工與定制，其轉軸產品廣泛應用于手機、筆記本電腦、LCD顯示器、攝像機、醫療器械、汽車等各類載體之中。據相關人士介紹，勁豐公司早在數年前便已開始研發折疊屏手機的彎折結構，其技術設計先后迭代了6個版本，并于2015年起申請了首個相關的發明專利，如今相關專利累計申請量已達301件。

　　轉軸與鉸鏈結構的設計，一直是折疊屏手機研發過程中的重難點問題。對此，本次無效宣告請求糾紛案的請求人三星公司就深有體會。2019年2月，三星在產品發布會上推出其首款折疊屏手機產品Galaxy Fold。但在該產品正式發售前，測評機構收到的Galaxy Fold就大量出現屏幕破損、起拱、分層等重大故障，同時其U型轉軸還存在較為明顯的進灰問題[4]，導致三星不得不將Galaxy Fold的發售時間推遲了近半年之久。據悉，上述嚴重質量故障主要是因鉸鏈機構設計缺陷導致擠壓屏幕而產生。有消息稱，在Galaxy Fold停售期間，三星曾與勁豐公司多次進行技術與商務溝通，簽訂了嚴格的保密協議及項目合作協議，且在勁豐公司的建議下直接使用了勁豐公司于2016年1月8日申請的專利結構。上述專利方案直接推動了三星折疊屏手機全球銷售量超過3000萬臺、銷售收入超過3000億元人民幣；此后，三星又陸續推出Galaxy Z Fold二至五代、Z Flip一至五代、W21/W22/W23等多種折疊屏手機產品，且未再出現大規模嚴重質量問題，自此奠定了三星在全球折疊屏手機市場延續至今的霸主地位。TrendForce發布的數據顯示，2023年，三星以66.4%的市場份額繼續把持全球折疊屏手機市場的頭把交椅[5]。

　　三星在折疊屏手機研發上走過的彎路，進一步驗證了折疊屏手機的成敗取決于轉軸與鉸鏈結構這一行業內的長期共識。值得注意的是，三星此次提起無效宣告請求所針對的涉案專利，其技術方案正是三星折疊屏手機產品所一直使用的U型轉軸結構。業界通常采用折痕、折疊手感、使用壽命等標準評判折疊屏手機的折疊性能。為滿足上述標準，轉軸與鉸鏈機構設計也需融入多維架構與深度算法。為此，包括我國的華為、OPPO、VIVO、華星光電、京東方、維信諾，韓國三星、LG，美國安費諾等在內的各家廠商，均積極布局自身的轉軸相關專利。前述涉案專利權利人勁豐公司在這一領域則已經建立起了較高的技術壁壘，在機構設計、有限元分析、力學仿真、材料分析、工藝拆解的全設計鏈上均握有研發優勢，相關產品服務對象包括華星光電、天馬、柔宇科技、華為、LG、OPPO、谷歌、三星等國內外知名企業。此外，為了提高用戶體驗、減少或消除“折痕”，勁豐公司的研發人員還創造性地提出了“弧弦等長”“中支撐板同步升降”“左右側支撐板同步轉動”“軌跡主動追蹤”等諸多符合產品量產化的設計原則，開創了全新的復合結構“U+水滴”折疊形態，設計布局了超過500個結構解決方案，直接推動了折疊屏這一新型顯示設備的快速市場化。

　　一葉落知天下秋，盡管三星此次的專利無效宣告請求并未成功，但可以預見的是，當事雙方的糾紛很可能并不會因此終結。而在折疊屏轉軸與鉸鏈這一新興產業的細分領域，中外廠商之間的技術對決與專利爭奪，未來必將隨著折疊屏手機市場的擴大發展而愈演愈烈。對此，我們也將持續關注。

　　注釋：

　　1.https://www.idc.com/getdoc.jsp?containerId=prCHC51776924

　　2.https://www.idc.com/getdoc.jsp?containerId=prCHC51886124

　　3.https://www.trendforce.com/presscenter/news/20240221-12033.html

　　4.https://www.jiemian.com/article/3067590.html

　　5.https://www.trendforce.com/presscenter/news/20240221-12033.html

（本文僅代表作者個人觀點，不代表知產財經立場）
